Uberti - Storditore Abbattibuoi 544 bicalibro

Apparecchio da Macellazione mod. A.P. 78 Bicalibro 22 - 380

Articoli per la movimentazione e la macellazione degli animali

Apparecchio da maturazione omologato secondo la normativa: CIP

L’abbattibuoi contiene la copia del certificato di omologazione all’interno della confezione.

Questo nuovo modello costruito in collaborazione con la ditta Adler è composto da brevetto inerente a quanto segue: sistema di scatto di tipo semi automatico

Questo nuovo sistema di scatto consente di tenere carico l'apparecchio fino al momento dell'uso senza alcun pericolo in quanto il percussore non è armato.

Per lo sparo dopo aver appoggiato l'apparecchio sul punto da colpire sufficiente abbassare la leva di scatto e nel caso di mancata accensione, con lo stesso movimento si può ripetere la percussione senza staccare l'apparecchio dell’animale.

Manutenzione smontaggio

Periodicamente si consiglia introdurre nella testina alcune gocce di olio.

Per lavarla introdurla in un recipiente di diluente indi oliarla leggermente. Nel caso che si dovesse ricorrere all'eventuale sostituzione dei riferimenti n. 15-16-17 si te Laura tenere presente che il dado (rif.n. 13) dovrà essere abitato sulla guida molla (rif.n. 16) sino a quando capovolgendo la testina la punta del percussore si trovi sotto la sede del piano della testata del bossolo di almeno 0,5 mm.

A questo punto si dovrà bloccare il dado (rif. n. 13) stringendo poi il contro dado (rif. n. 12).

Dopo qualche centinaio di colpi, si dovrà allentare i grani di bloccaggio (rif. n. 27), svitare il niples (rif. n. 19) e il tappo guida stilo (rif. n. 24) per poter estrarre dal tubo (rif. n. 22) lo stilo e la molla. Il tubo, il niples e il tappo guida stilo possono essere lavati con del diluente purché si proceda poi ad asciugarli ed oliarli leggermente.

È importante che tutti i particolari siano riposti sul gambo dello stilo nell'ordine del disegno.

ATTENZIONE: prima di sparare avvitare fino in fondo la testina con maniglia. Per effettuare la prova dell'apparecchio appoggiarlo su un asticella di legno. Mai sparare senza questo appoggio.

Norme di sicurezza basilare

Leggere attentamente le istruzioni prima di iniziare a maneggiare l'attrezzo.

L'attrezzo può essere pericoloso e potenzialmente causa di gravi lesioni, danni alla proprietà, se maneggiato in maniera impropria. Ricordatevi che siete sempre responsabili dell'utilizzo del vostro apparecchio.

Un incidente e quasi sempre il risultato del mancato rispetto delle norme di sicurezza e di corretto maneggio.

• Non appoggiare mai l'apparecchio di macellazione contro qualsiasi parte del vostro corpo contro un'altra persona.
• Trattate sempre l'apparecchio di macellazione come se fosse carico. l'unico modo per assicurarsi che in una parecchio non vi sia una cartuccia Blanc è quello di esaminare visivamente e fisicamente all'interno della camera cartuccia per vedere che non sia presente un colpo.
• Custodire l’apparecchio di macellazione al di fuori della portata dei bambini.
• Non sparare mai a vuoto.
• Effettuare una manutenzione appropriata dell’apparecchio e controllare sempre i vari fissaggi.
• Usare solo munizioni a salve appropriate.
• Usate solo munizioni a salve nuove di fabbrica costruite secondo le specifiche CIP (cal. 22Blanc/cal. 380Balnc).
• Portare sempre occhiali protettivi e protezioni acustiche durante l’utilizzo.
• L’eventualità che residui o frammenti o corpi estranei vengano proiettati all’indietro e colpiscano l’utilizzatore provocandogli danni è remota ma le lesioni che questo eventi potrebbe causare non sono da sottovalutare. I tappi o le cuffie antirumore riducono la possibilità di danni all’udito causata da un prolungato utilizzo.
• Evitare bevande alcoliche o medicinali che possono ridurre la capacità di giudizio, le capacità motorie e di riflessi durante l’utilizzo.
• Non lasciare mail l’apparecchio di macellazione carico incustodito.
• Si consiglia di effettuare le operazioni di smontaggio e rimontaggio operando sopra un piano di appoggio per evitare la caduta delle parti.
• Tenere sempre lontano le mani ed il corpo dalla parte di uscita dello stilo quando l’apparecchio di macellazione è carico.

Di seguito le immagini su come sostituire la camera di scoppio .22Blank / .380Blank e caricamento dell'apparecchio

Ci scusiamo per le foto di scarsa qualità riprese dal foglio illustrativo all'interno della confezione.

1. svitare la testina dal tubo

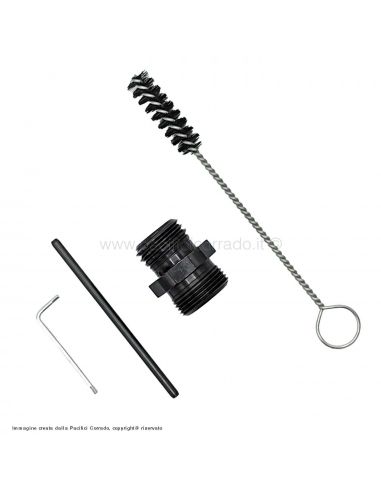

2. allentare il grano di fissaggio con la chiave esagonale

3. Svitare la camera di scoppio dal tubo con l'aiuto della spina di smontaggio

4. sostituzione della camera di scoppio

5. fissare la camera di scoppio al tubo con l'aiuto della spina di montaggio

6. chiudere il grano di fissaggio con la chiave esagonale

7. inserire la cartuccia a salve / blank

8. avvitare la testina al tubo senza toccare la leva scatto

9. apparecchio di macellazione pronto allo sparo

Cerchi le cartucce per questa storditore abbattibuoi?

Lo storditore Adler bicalibro può montare sia le cartucce da 38, vedi il seguente link, che le 22 visitabili a questa pagina.

Domande e risposte

Quai calibri sono compatibili?

Quelle 38 e da 22

È doppio calibro?

Si, 22 e 38

Devo avere il porto d'armi?

No, non è necessario per questo prodotto.

C'è il libretto delle istruzioni?

Certamente.

La manutenzione?

All'interno del libretto di istruzioni ci sono tutte le informazioni su come usare il prodotto e come mantenerlo pulito e funzionale. Questo prodotto ha parti in metallo facile alla ruggine e all'usura, per questo va sempre pulito prima e dopo l'uso, e riposto in un luogo NON umido.
